一、仪器技术原理和参数
1、仪器工作原理
原子或离子可处于不连续的能量状态，该状态可以用光谱项来描述；当处于基态的原子或离子吸收了一定的外界能量时，其核外电子就从基态跃迁到激发态，而处于激发态的原子或离子很不稳定，经由约10-8秒便跃迁返回基态，并将激发所吸收的能量以光的形式放出，将这些光按一定的波长顺序排列即为原子光谱；由于特定元素可产生一系列不同波长的光，通过识别待测元素的特征光谱存在与否即可进行定性分析，根据该波长光的强度进行定量分析。
激发台中的电极与预先制备好的金属样本之间在激发过程中产生电火花。火花发出的光通过入射狭缝进入光室，通过光栅分光后，不同波长的光以不同的角度分开，照射到CMOS传感器上。传感器将光信号转化成为电信号，并通过测量系统传输给计算机，经处理后，得出分析结果。
2、主要技术参数
项目 | 指标 |
检测基体 | Fe基 |
光学系统 | 帕型-龙格 罗兰圆全谱真空型光学系统 |
波长范围 | 165-580nm（可安装上下限检测器扩大波长范围） |
探 测 器 | 高分辩率多CCD或CMOS图像传感器 |
光源类型 | DDD数字激发光源，高能预燃技术（HEPS） |
放电频率 | 100-1000Hz |
放电电流 | 最大400A |
检测时间 | 依据样品类型而定，一般在25s左右 |
电极类型 | 钨材喷射电极 |
分析间隙 | 样品台分析间隙:3.4mm |
真空系统 | 真空软件自动控制、监测 |
氩气纯度 | 99.999% |
氩气压力 | 0.5MPa |
工作电源 | AC220V 50/60Hz |
仪器尺寸 | 750*560*350mm |
仪器重量 | 约70kg |
二、仪器元素分析范围及配置
1、仪器元素配置及分析范围
铁基分析曲线 | |||
Fe-001 | Fe-002 | ||
No | 元素 | 中低合金钢 | 铸铁 |
1 | C | 0.006-1.3 | 1.8-4.5 |
2 | Si | 0.01-2.9 | 0.2-4.2 |
3 | Mn | 0.03-14 | 0.06-4.7 |
4 | P | 0.002-0.12 | 0.02-0.8 |
5 | S | 0.002-0.46 | 0.003-0.2 |
6 | Cr | 0.01-12.5 | 0.03-2.8 |
7 | Ni | 0.004-4.4 | 0.05-5.1 |
8 | Mo | 0.004-1.76 | 0.01-2.1 |
9 | Al | 0.003-0.5 | 0.002-0.25 |
10 | Cu | 0.002-0.7 | 0.06-2.0 |
11 | Co | 0.001-0.5 | 0.008-0.03 |
12 | Ti | 0.002-0.5 | 0.007-0.7 |
13 | Nb | 0.002-0.53 | 0.002-0.7 |
14 | V | 0.003-0.9 | 0.01-0.7 |
15 | W | 0.03-2.1 | 0.007-1.0 |
16 | Mg | 0.001-0.14 | |
17 | B | 0.006-0.02 | 0.002-0.3 |
18 | Sn | 0.001-0.09 | 0.003-0.3 |
19 | Zn | 0.002-0.04 | 0.005-0.03 |
20 | As | 0.001-0.1 | 0.008-0.09 |
21 | Zr | 0.004-0.45 | |
22 | La | 0.002-0.12 | |
23 | Ce | 0.04-0.1 | |
24 | Sb | 0.002-0.02 | 0.004-0.2 |
25 | Fe | Reference | Reference |
注：表中元素具体根据国家标准样实际元素设定
三、仪器技术特点
全谱直读光谱仪拥有多项专利技术，可快速的对金属材料样品进行元素测定。光学系统采用CMOS检测器，光谱范围覆盖全部典型材料。无论从低含量元素还是到高含量的元素，它都能准确、可靠的分析。，针对不同材料、不同要求，具有性价比高的全谱直读光谱仪，可满足金属制造业、加工业及金属冶炼用于质量监控、材料牌号识别、材料研究和开发的应用。
1、性能优越的光学系统

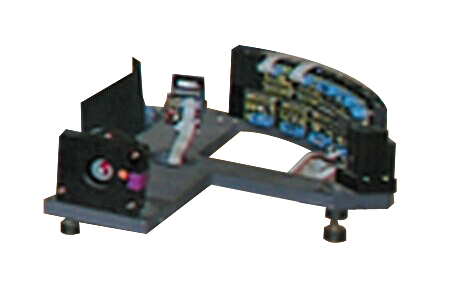

帕邢-龙格结构凹面光栅，全谱覆盖，满足客户对全元素检测的需求。
直射式光学技术及采用MgF材料制作的光学器件，保证紫外区域的最佳性能。
高分辩率多CMOS读出系统，更低的暗电流，更好的检出限，更高的稳定性，更强的灵敏度。
2、大能量的数字激发光源

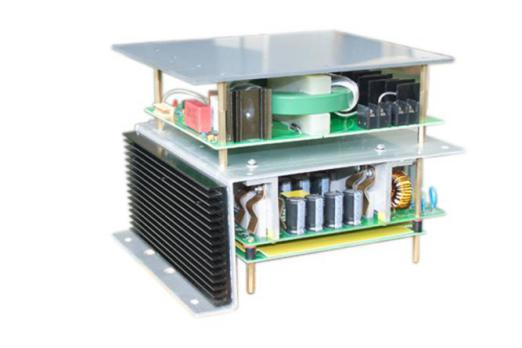

全数字化智能复合光源DDD技术，带来优越分析性能。
紧凑的设计及半导体控制技术，使得光源具有更好的稳定性、更强的可靠性。
高能预燃技术（HEPS),激发参数调整，充分满足不同基体、不同样品以及不同分析元素的激发要求。
3、人性化的样品激发台设计
激发台直接将激发光导入光学系统
开放式样品台，满足大样品测试要求。
变换电极可对小样品及复杂几何形状样品分析有更好的性能
4、简洁的氩气流设计
智能氩气流设计及粉尘收集清理装置
独特的氩气喷射技术，有效消除激发过程中等离子体的飘移，确保CCD或CMOS检测器能够观测高温区域光信号，提高精度和稳定性。
激发后，脉冲式氩气吹扫，提高粉尘去除效果，提升仪器的短期和长期稳定性。
5、全智能的真空测量和控制
真空系统完全程控，在保证真空度的同时减少真空泵的运行时间，
双级设置，在仪器不运行的情况下，开启待机真空运行状态。
多级真空隔离措施及增加滤油装置，保障光学元器件在可靠的环境中工作。
6、方便快捷的透镜清理装置
一体化的真空球阀，在清理透镜时有良好的隔离效果。
单板式透镜设计，拆装方便。
交叉机械装置，在未解除隔离的情况有效保护光学系统。
7、云计算及读出系统
计算机与手机（或PAD)可同步显示，方便面板操作。
高分辩率多CMOS读出系统及FPGA、DSP和ARM技术，进行数据采集。
以太网和TCP/IP协议，数据传输高速、可靠。
数据可远程传输，全面实现网络化。实时方便对仪器运行状态的监测和控制。
数据可进行云打印。
8、专用的光谱分析软件
国际光谱仪制作标准的专用光谱仪软件，操作界面人性化，功能标准化。
仪器在软件中配备多条工厂校正曲线及更多材质分析方法和先进的解决方案。
可根据用户的材料要求，可现场延长标准曲线的测量上、下限。
9、仪器及软件运算功能强大
自动光路校准
低氩气消耗
通用可调样品适配器
基体扩展功能
标准化参数修改
控样修正功能
更安全、更开放的便捷设计
结果实时显示，可为用户定制打印报告功能
软件快速诊断
界面操作简单
可靠的工厂校准功能
四、仪器配置清单
4.1供货清单
序号 | 名称 | 规格型号 | 单位 | 数量 | 生产厂家 | 备注 | |||
直读光谱仪主机 | |||||||||
1 | 光谱仪主机 | W4 | 台 | 1 | JYB | ||||
2 | 商用电脑 | 主流配置 | 套 | 1 | 联想 | ||||
3 | 激光打印机 | 黑白A4 | 台 | 1 | 震旦 | ||||
直读光谱仪附件 | |||||||||
4 | 真空泵 | VRB-4 | 台 | 1 | 真空型 | ||||
5 | 卡套 | KF25 | 套 | 1 | 真空型 | ||||
6 | 卡套 | KF16 | 套 | 2 | 真空型 | ||||
7 | 真空连接管 | ￠19-25 | 根 | 1 | 真空型 | ||||
8 | 真空压紧阀 | GYC-JQ25 | 只 | 1 | 真空型 | ||||
9 | 过滤芯 | 只 | 1 | JYB | 真空型 | ||||
10 | 真空控制线 | 根 | 1 | 真空型 | |||||
11 | 真空控制盒 | 只 | 1 | 真空型 | |||||
12 | 过滤器 | 过滤瓶2只及配件 | 套 | 1 | |||||
13 | 氩气减压阀 | YQY-12 | 个 | 1 | |||||
14 | 快接头 | M10*1M内丝￠6 | 只 | 1 | 减压阀用 | ||||
15 | 氩气管道 | 米 | 2 | ||||||
16 | 废气管 | 根 | 1 | ||||||
17 | 网口线 | 根 | 1 | ||||||
18 | 三芯电源线（主机专用） | 根 | 1 | ||||||
直读光谱仪用户资料 | |||||||||
19 | 软件U盘 | 只 | 1 | JYB | |||||
20 | 《用户手册》 | 份 | 1 | JYB | |||||
21 | 合格证 | 份 | 1 | ||||||
22 | 质保单 | 份 | 1 | ||||||
23 | 安装验收报告 | 份 | 1 | ||||||
直读光谱仪线性（根据用户需求配置线性及高低标样） | |||||||||
24 | 高低标校准样 | 块 |
N
| 具体根据标定曲线拟定情况配备 | |||||
备品备件及工具（详见清单） | |||||||||
4.2、随机备件及工具清单
备品备件及工具清单 | ||||||
序号 | 名称 | 规格型号 | 单位 | 数量 | 生产厂家 | 备注 |
1 | 钨电极 | ￠6 | 根 | 1 | JYB | |
2 | 电极压簧 | 根 | 1 | JYB | ||
3 | 电极固定螺丝 | 拧紧螺丝￠3 | 只 | 2 | ||
4 | 电极刷 | 根 | 2 | JYB | ||
5 | 钢珠 | 快门用 | 只 | 4 | ||
6 | 透镜架密封圈 | 内径φ16x2.65 | 只 | 6 | ||
7 | 火花台盖板密封圈 | 内径φ72（φ71）x2.65 | 只 | 1 | ||
8 | 废气过滤芯 | 只 | 1 | |||
9 | 擦镜纸 | 本 | 1 | |||
10 | 卡套 | KF25 | 只 | 1 | 真空型 | |
11 | 卡套 | KF16 | 只 | 1 | 真空型 | |
12 | 电源插座 | 国标 | 只 | 1 | ||
13 | M2内六角扳手 | 只 | 1 | |||
14 | M4内六角扳手 | 只 | 1 | |||
15 | 长柄十字螺丝刀 | 只 | 1 | |||
16 | 12-14固定板手 | 只 | 1 | |||
17 | 火花台固定螺丝 | M6（沉头） | 只 | 4 | ||
18 | 保险丝 | 10A（陶瓷） | 只 | 2 | 真空型 | |
19 | 保险丝 | 10A（玻璃） | 只 | 2 | ||
20 | 真空硅脂 | 支 | 1 | |||
特别声明：由于技术进步、产品升级、市场变化等原因引起的上述仪器部件、备件等生产及供货厂商变动时，以实际发货为准。
五、核心零部件产地
序号 | 部件名称 | 品 牌 | 出产地 |
1 | 光 栅 | Zeiss | 德 国 |
2 | 线阵CCD | Toshiba | 日 本 |
3 | 透镜 | Zeiss | 德 国 |
4 | 反射镜 | Zeiss | 德 国 |
5 | 入缝 | lenoxlaser | 美 国 |
6 | 数字光源 | 金义博 | |
7 | 调节阀 | Burkert | 德 国 |
8 | 真空泵 | 中国 | |
9 | 光 纤 | Agilent | 美 国 |
10 | 滤波器 | TDK | 日 本 |
11 | 压力传感器 | SSI | 加拿大 |
12 | 电 磁 阀 | Burkert | 德 国 |
13 | CCD采集板 | 金义博 | |
14 | 控制板 | 金义博 | |
15 | 集成气路板 | 金义博 | |
16 | 激发台模块 | 金义博 | |
17 | 光谱分析软件 | 金义博 | |
18 | 标准样品 | 中国或进口 | |
19 | 电 脑 | 知名品牌 | 中 国 |
20 | 打印机 | 知名品牌 | 中 国 |
